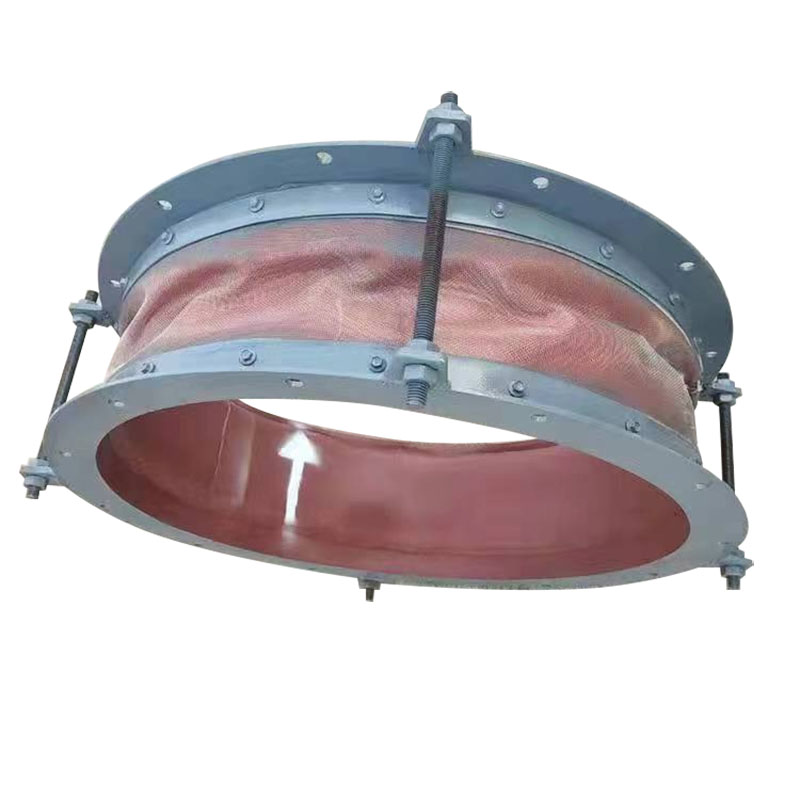

في أنظمة الأنابيب الصناعية والبناء،معوضات الأنابيب(المعروفة أيضًا بمفاصل التمدد أو المعوضات المرنة) تعمل كمكونات أساسية تمتص الحركات، وتخفف الضغط، وتحافظ على سلامة النظام في ظل ظروف تشغيلية مختلفة.
في البداية، فيما يلي ملخص المواصفات النموذجية لمعوض أنبوب المنفاخ المعدني عالي الجودة:
| المعلمة | القيمة/النطاق النموذجي |
|---|---|
| القطر الاسمي (DN) | DN 50 – DN 2400 مم |
| الضغط الاسمي | ما يصل إلى 2.5 ميجا باسكال (أو أعلى للتصميمات الخاصة) |
| درجة حرارة التشغيل القصوى | ما يصل إلى ~450 درجة مئوية (أو أكثر للسبائك الغريبة) |
| القدرة على الحركة | الإزاحة المحورية والجانبية والزاوية (تختلف حسب التصميم) |
| مادة الخوار | الفولاذ المقاوم للصدأ (أو السبائك ذات درجة الحرارة العالية) |
| اتصالات النهاية | نهايات ملحومة أو ذات حواف أو ملولبة أو محززة حسب الحاجة |
| تصميم الحياة / الدورات | مصممة لعدد دورات التعب العالية؛ العقود المتوقعة عند اختيارها بشكل صحيح |
يؤكد جدول المواصفات هذا على معايير التصميم الأساسية، مما يوضح الدقة المهنية وراء اختيار المنتج. يستكشف المحتوى التالي سبب أهمية المعوضات، وكيفية عملها واختيارها، والاتجاهات الناشئة التي تشكل مستقبلها.
معوض الأنابيب هو جهاز مرن يتم تركيبه داخل نظام الأنابيب لامتصاص التشوهات الميكانيكية بسبب التمدد الحراري، أو الانكماش، أو الاهتزاز، أو تقلبات الضغط، أو عدم المحاذاة، أو التسوية، أو النشاط الزلزالي. من الناحية العملية، يتم بناء العديد من المعوضات باستخدام منفاخ معدني واحد أو أكثر (عناصر مرنة مموجة) بالإضافة إلى الموصلات وأجهزة الدعم.
امتصاص التمدد/الانكماش الحراري: يمنع إجهاد الأنابيب وتشوهها عندما تسبب تغيرات درجة الحرارة التمدد أو الانكماش.
عزل الاهتزاز والصدمات: يعمل كعنصر تخميد، مما يقلل من انتقال الاهتزازات أو ارتفاع الضغط من المعدات (المضخات والضواغط وما إلى ذلك) إلى نظام الأنابيب.
تعويض المحاذاة: يصحح الإزاحات الصغيرة أو اختلالات المحاذاة التي تنشأ أثناء التثبيت أو بسبب حركة الهيكل.
تخفيف الضغط: يقلل الضغط على الدعامات والفلنجات والصمامات والمعدات عن طريق تحديد موضع امتصاص الحركة.
استيعاب التسوية أو الإزاحة الزلزالية: يساعد في الحفاظ على السلامة في ظل تغيير الأساس أو العمل الزلزالي من خلال السماح بالإزاحة الخاضعة للتحكم.
وبالتالي، يصبح المعوض "عازلًا" هيكليًا يحمي الأجزاء الصلبة من نظام الأنابيب من التلف والفشل من خلال توطين المرونة عند الحاجة.
تواجه خطوط الأنابيب دائمًا ضغوطًا ميكانيكية ناجمة عن دورات درجة الحرارة، وتقلبات الضغط، والأحمال الديناميكية. وبدون التكيف المناسب، قد تتسبب هذه الضغوط في حدوث تشققات بسبب التعب، أو تسربات، أو فشل كارثي. المعوض هو الحل الهندسي الذي يخفف من هذه الضغوط ويحسن متانة النظام.
الحد من التوتر وطول العمر
من خلال امتصاص التمدد والانكماش، تمنع المعوضات تراكم الإجهاد الحراري في الأنابيب والصمامات والمفاصل، وبالتالي إطالة عمر الخدمة.
الاكتناز وكفاءة الفضاء
بالمقارنة مع حلقات التمدد أو الانحناءات الطويلة، توفر المعوضات امتصاصًا للإزاحة في حزمة مدمجة.
انخفاض الأحمال الهيكلية
يقلل الجهاز من نقل الحمولة إلى المراسي أو هياكل البناء، مما يقلل من الحاجة إلى الدعامات ذات التصميم الزائد.
تخطيط النظام المبسط
مع التعويض المرن المحلي، يصبح تصميم الأنابيب أكثر وضوحًا، مما يقلل من التعقيد.
التحكم في الضوضاء والاهتزازات
يساعد تخفيف الاهتزاز والنبض على تقليل مستويات الضوضاء وحماية المعدات الحساسة.
القدرة على التكيف مع الظروف المتغيرة
يمكن للمعوض المختار جيدًا التعامل مع الإزاحات متعددة الاتجاهات (المحورية والجانبية والزاوية).
وفورات في التكاليف على مدى دورة الحياة
على الرغم من أن التكلفة الأولية أعلى من التوصيلات الصلبة، إلا أن التوفير الناتج عن انخفاض الصيانة ووقت التوقف عن العمل وإعادة العمل غالبًا ما يبرر هذه التكلفة.
القيود المحتملة التي يجب مراعاتها
نطاق التعويض محدود - الحركة الكبيرة خارج التصميم ضارة.
يجب إدارة دفع الضغط، خاصة بالنسبة للأنواع المحورية.
يمكن أن تزيد تكلفة التصميمات ذات الدورة العالية ودرجة الحرارة المرتفعة بشكل كبير.
يعد التثبيت والمحاذاة والدعم بشكل صحيح أمرًا بالغ الأهمية للأداء؛ سوء التطبيق يؤدي إلى الفشل المبكر.
وبالنظر إلى هذه المقايضات، ينبغي تبرير استخدام المعوض من خلال الإجهاد الحراري الشامل والتحليل الميكانيكي. وفي العديد من التطبيقات - وخاصة في محطات الطاقة والبتروكيماويات والتدفئة والتهوية وتكييف الهواء والمنشآت الصناعية - تفوق الفوائد بشكل ملحوظ التكلفة الإضافية.
المعوضات المحورية
التعامل مع الاستطالة/الضغط المحوري فقط. مثالية للجري المستقيم بنقاط ثابتة محددة جيدًا.
المعوضات الجانبية
استيعاب النزوح الجانبي؛ غالبًا ما تستخدم قضبان التعادل للتحكم في قوى الحركة.
المعوضات الزاوية
مصممة للثني بزاوية حول نقطة محورية.
المعوضات العالمية (متعددة الأسفل).
اجمع بين المرونة المحورية والجانبية والزاوية في وحدة واحدة - وهو أمر مفيد في هندسة الأنابيب المعقدة.
الضغط المتوازن (الدفع المتوازن)
تعمل الهندسة الداخلية على تحييد قوة دفع الضغط، مما يقلل الحمل على هياكل التثبيت.
يجب اختيار المنفاخ وأجزاء التوصيل من الفولاذ المقاوم للصدأ أو سبائك النيكل أو غيرها من المواد المتوافقة مع السوائل ودرجة الحرارة والظروف البيئية.
في الأنظمة المسببة للتآكل أو ذات درجة الحرارة العالية، يمكن استخدام السبائك الغريبة (Inconel، Hastelloy) أو البطانة.
تقدير إجمالي السفر المتوقع (المحوري والجانبي والزاوي) على مدى دورات درجة الحرارة. حدد تصميمًا يوفر هامشًا وقدرة عالية على إجهاد الدورة.
تأكد من أن الضغط ودرجة الحرارة المقدرة للمعوض تتوافق مع ظروف النظام أو تتجاوزها، مع وجود هوامش أمان.
اختر نهايات اللحام أو الحافة أو المحززة أو الملولبة لتتناسب مع نظامك. تأكد من وجود تصريح تركيب كافٍ (بما في ذلك الحركة المستقبلية). السماح بالوصول للتفتيش والصيانة.
يؤدي التثبيت والتوجيه الخارجي المناسب إلى منع الانحناء أو التواء المعوض غير المرغوب فيه. قد تكون هناك حاجة إلى قيود للحد من الإزاحة أو التحكم في مسارات التحميل.
ينثني عنصر المنفاخ (يطوي أو يتكشف) استجابةً للتغيرات في طول الأنبوب أو تغيرات المحاذاة.
في الحركات المحورية، تضغط الطيات أو تتمدد، وتمتص الإزاحة.
في الحركة الجانبية أو الزاوية، ينحني المنفاخ أو عزم الدوران وفقًا لذلك (اعتمادًا على التصميم).
قد تتحكم قضبان التعادل أو الأدلة الخارجية في اتجاه القوة وتمنع التمدد الزائد.
يمكن استخدام أنابيب التوجيه الداخلية أو الأكمام أو التعزيز لتقليل اضطراب التدفق والحد من تعرض المنفاخ لقوى الموائع.
المحاذاة: تأكد من محاذاة المعوض مع الأنابيب لتجنب التحميل الجانبي.
المراسي والأدلة: قم بتركيب المراسي والأدلة والقيود حسب رسومات التصميم.
اختبار الحركة: قبل بدء التشغيل، قم بتحريك المعوض خلال شوطه الكامل للتحقق من الخلوص.
التحميل الحراري المسبق: في بعض الأحيان يتم تطبيق ضغط مسبق بارد لتوسيط المعوض في نطاقه.
الدعم: يجب دعم المعوض كجزء من تصميم الأنابيب لتجنب الترهل.
اللحام/ التشفيه: استخدم تقنيات اللحام و التشفيه المناسبة، مع تجنب التشويه.
الفحص البصري المنتظم: ابحث عن الشقوق أو التشوه أو علامات التعب.
فحص التسرب: راقب التسربات حول اللحامات أو الحشيات.
مراقبة الدورة: تسجيل عدد الدورات ومقارنتها مع عمر التصميم.
مراقبة الاهتزاز: التأكد من بقاء مستويات الاهتزاز ضمن الحدود المقبولة.
تخطيط الاستبدال: بناءً على التآكل، خطط الاستبدال قبل الفشل.
التنظيف: حافظ على المنفاخ والمناطق المحيطة به خالية من الحطام الذي قد يؤدي إلى الاحتكاك أو التآكل.
المعوضات الذكية / التي تدعم أجهزة الاستشعار
تضمين أجهزة قياس الضغط، أو أجهزة استشعار الإزاحة، أو أجهزة استشعار مراقبة الصحة للتنبؤ بالتعب وصيانة التنبيه.
السبائك والطلاءات المتقدمة
استخدام مواد عالية الأداء (سبائك النيكل، والطلاءات الخزفية) للبيئات القاسية (السوائل فوق الحرجة والعدوانية).
تصميمات مدمجة متعددة المحاور
تسمح الأشكال الهندسية الجديدة بمرونة أعلى في البصمات الأصغر حجمًا للتركيبات الضيقة.
تطبيقات التصنيع المضافة
استخدام القطع الانتقالية المطبوعة ثلاثية الأبعاد أو العناصر الهندسية المعقدة لتحسين الأداء.
التكامل مع التوأم الرقمي والتحليلات التنبؤية
مراقبة سلوك المعوض في التشغيل المباشر ودمجه في التوائم الرقمية للمصنع للصيانة التنبؤية.
ومع اندفاع الأسواق نحو تحقيق كفاءة أعلى، وضغوط/درجات حرارة أعلى، وهوامش ربح أقل، فلابد أن تتطور المعوضات. تفرض أنظمة مثل محطات الطاقة فوق الحرجة والمفاعلات الكيميائية المتقدمة وتطبيقات الطاقة الجديدة (مثل أنظمة الهيدروجين) متطلبات أكثر تطلبًا. لا يجب على المعوض المستقبلي أن ينثني بشكل موثوق فحسب، بل يجب عليه أيضًا تقديم تعليقات تشخيصية والاندماج بسلاسة في الأنظمة الذكية.
يستثمر المصنعون ومجموعات البحث والتطوير بشكل كبير في تحليلات دورة الحياة، وأجهزة الاستشعار، والمواد الجديدة، ونموذجية أنظمة المعوضات. ويتزايد الطلب على مصادر الطاقة المتجددة، والغاز الطبيعي المسال، ونقل الهيدروجين، وأنظمة الطاقة في المناطق، والتصنيع المتقدم. ويتحول التركيز من القوة الميكانيكية البحتة إلى الأنظمة الذكية والمتكاملة.
س: كيفية تحديد ما إذا كان سيتم استخدام المعوض المحوري أو الجانبي أو الزاوي؟
ج: احسب الإزاحات المتوقعة في كل اتجاه بناءً على التمدد الحراري للأنبوب، أو تفاوتات المحاذاة، أو دعامات الإزاحة، أو التسوية. إذا كانت الأغلبية محورية، فقد يكفي المعوض المحوري. في حالة وجود اختلال جانبي أو زاوي، فكر في معوض جانبي أو زاوي أو عالمي وفقًا لذلك. غالبًا ما يوجه التحليل المتقدم (العناصر المحدودة، وتحليل الإجهاد) هذا القرار.
س: ماذا يحدث إذا عمل المعوض خارج نطاق حركته المصمم؟
ج: يمكن أن يؤدي التشغيل خارج حدود التصميم إلى إجهاد المعدن، والانبعاج، والضغط الزائد في المنفاخ أو الموصلات، والفشل النهائي (التشقق أو التسرب). إنه يعرض حياة الدورة للخطر بشدة وقد يؤدي إلى انهيار مفاجئ وكارثي. ولذلك، فإن هوامش وقيود سلامة التصميم أمر بالغ الأهمية.
تعتبر معوضات الأنابيب أساسية لأنظمة الأنابيب المرنة والفعالة، حيث توفر تخفيف الضغط وتخميد الاهتزاز وتصحيح المحاذاة. يعد المزيج الصحيح من المواد وقدرات الحركة وتكامل النظام أمرًا بالغ الأهمية للأداء على المدى الطويل. ومع ظهور الأنظمة الذكية والطلب على كفاءة تشغيلية أعلى، يتطور المعوض - ليس فقط كمكون ميكانيكي سلبي، ولكن كأحد الأصول الذكية الخاضعة للمراقبة في شبكات الأنابيب الحديثة.
