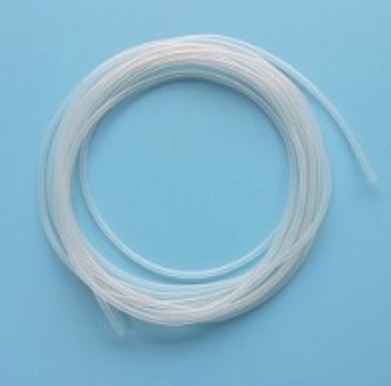

أنابيب رقيقة الجدارتمثل طفرة في مجال المكونات الهيكلية خفيفة الوزن، وموازنة القوة العالية مع الحد الأدنى من استخدام المواد. تُستخدم هذه الأنابيب عادةً في صناعات مثل الطيران والسيارات والأجهزة الطبية والأدوات الدقيقة، حيث يكون توفير الوزن والسلامة الميكانيكية أمرًا بالغ الأهمية.
التعريف والخصائص الأساسية
أنبوب الجدار الرقيق عبارة عن هيكل أنبوبي يكون سمك جداره أصغر بكثير بالنسبة لقطره، مما يوفر نسبة قوة إلى وزن عالية. على عكس الأنابيب التقليدية ذات الجدران السميكة، تقلل الأنابيب الرفيعة الجدران من استخدام المواد مع الاحتفاظ بالخصائص الميكانيكية الأساسية.
فيما يلي ملخص للمواصفات النموذجية لتوضيح القدرات المتقدمة لخط إنتاج Fushuo:
| المعلمة | النطاق/القيمة النموذجية | الوصف / الأهمية |
|---|---|---|
| القطر الخارجي (من) | 0.5 ملم – 60 ملم | يغطي النطاق الصغير إلى الاستخدام الهيكلي المعتدل |
| سمك الجدار | 0.05 ملم – 2 ملم | جدران رقيقة جدًا لتحقيق أقصى قدر من التوفير في الوزن |
| طول | مخصص يصل إلى 12 م | طول مخصص لتطبيقات محددة |
| خيارات المواد | 304/316/317L الفولاذ المقاوم للصدأ، سبائك التيتانيوم، سبائك النيكل | يضمن مقاومة التآكل والقوة والتوافق الحيوي |
| قوة الشد | ≥ 450 ميجا باسكال (للصف المقاوم للصدأ) | يضمن السلامة الهيكلية |
| التسامح الاستقامة | ≥ 0.1 مم لكل متر | حاسم للتجمعات الدقيقة |
| الانتهاء من السطح | Ra 0.4 ~ Ra 1.6 ميكرومتر (داخلي وخارجي) | لمسة نهائية ناعمة للاستخدامات السائلة أو الطبية |
| قابلية اللحام / إمكانية الانضمام | مناسبة للحام بالليزر، واللحام المداري، وTIG الصغير | تمكن التكامل في التجميعات المعقدة |
في تطبيقات مثل الطيران والسيارات، يؤدي تقليل وزن المكونات مباشرة إلى توفير الطاقة، أو المدى الأطول، أو تحسين الحمولة. تعمل الأنابيب ذات الجدران الرقيقة على تقليل الكتلة مع الحفاظ على القوة.
ومن خلال تقليل سماكة الجدار، يتم استهلاك كمية أقل من المواد الخام لكل وحدة طول. وهذا يقلل من التكلفة لكل قطعة، خاصة عند استخدام السبائك المتميزة أو المواد الغريبة.
من خلال التحكم المناسب في التصنيع، يمكن للأنابيب الرقيقة الجدار تحقيق تفاوتات مشددة، واستقامة عالية، وتشطيب سطحي فائق - وهي صفات أساسية في الأجهزة الطبية، والأجهزة، ومعدات أشباه الموصلات.
يمكن قطع الأنابيب ذات الجدران الرقيقة بالليزر، أو لحامها، أو ثنيها، أو تشكيلها، أو دمجها مع هياكل أخرى، مما يسمح بالتكامل المرن في التجميعات المعقدة دون أعمدة ربط ثقيلة أو موصلات ضخمة.
عند تصنيعها من سبائك مقاومة للتآكل (الفولاذ المقاوم للصدأ والتيتانيوم والنيكل)، توفر الأنابيب ذات الجدران الرقيقة أداءً متينًا في البيئات القاسية أو التفاعلية مثل المعالجة الكيميائية والمجالات البحرية والطبية الحيوية.
يتطرق هذا القسم إلىكيف—كيف تجتمع أساليب الإنتاج ومراقبة الجودة وتكامل التطبيقات معًا لتحقيق أنابيب رفيعة الجدار عالية الأداء.
البثق: يتم بثق البليت من خلال قالب لإنشاء أنبوب. مثالية للأقطار الكبيرة ذات سماكة الجدار المعتدلة.
الحج: التخفيض البارد للقطر والسمك عن طريق التدحرج بين القوالب المزدوجة - وهو مناسب للأنابيب ذات القطر الصغير الدقيقة.
الرسم البارد: يتم سحب الأنبوب من خلال قالب لتقليل سمك الجدار وتحسين تشطيب السطح، مما يؤدي إلى إطالة الجزء مع التحكم الدقيق.
تتجنب الطرق غير الملحومة طبقات اللحام، مما يحسن التوحيد الميكانيكي وأداء التعب.
اللحام بالليزر / مايكرو TIG / اللحام بالمقاومة: يتم تشكيل شرائح رقيقة من المعدن على شكل أنبوب ويتم لحامها. تتضمن مرحلة ما بعد المعالجة التلدين والتوسيع لتصحيح التشوهات.
اللحام بالليزر + المعالجة الحرارية: يضمن سلامة المفاصل ويقلل من الضغوط المتبقية.
تعتبر العمليات الملحومة فعالة من حيث التكلفة بالنسبة لأحجام أو مواد معينة حيث تمثل المعالجة السلسة تحديًا.
تعمل آلات التمليس عالية الدقة على إزالة التقوس والالتواء. تضمن الشياق أو الأسطوانات الداخلية الاستدارة وسمك الجدار الموحد. تنتج خطوات التلميع والتخميل أسطحًا ناعمة ونظيفة متوافقة مع المعايير الصارمة.
الاختبار غير المدمر (NDT): تيار إيدي، اختبار بالموجات فوق الصوتية، أو الأشعة السينية للكشف عن الخلل.
فحص الأبعاد: ميكرومترات الليزر، وCMMs (آلات قياس الإحداثيات)، وأنظمة القياس البصرية تتحقق من القطر، وسمك الجدار، والاستقامة.
الاختبارات الميكانيكية: اختبارات الشد والصلابة والتسطيح واختبارات الانفجار واختبارات التعب تؤكد السلامة الهيكلية.
تضمن أنظمة الجودة الصارمة (مثل ISO 9001 وAS9100) الاتساق وإمكانية التتبع.
يمكن استخدام الأنابيب ذات الجدران الرقيقة كهياكل هيكلية، أو قنوات سوائل، أو أغلفة أجهزة استشعار، أو قنوات لتوصيل الأسلاك. تشمل تقنيات التكامل ما يلي:
اللحام بالليزر في الإطارات
يتقلص المناسب أو الضغط المناسب
الربط اللاصق أو وصلات اللحام
التجميعات الهجينة للتصنيع الإضافي
في الأجهزة الطبية، على سبيل المثال، يمكن دمج الأنابيب مع أجهزة استشعار دقيقة أو بصريات أو قنوات موائعية، مما يتطلب تفاوتات شديدة للغاية وأسطح متوافقة حيويًا.
يعتمد الاختيار على القوة الميكانيكية، ومقاومة التآكل، وقيود الوزن، والتوافق الحيوي، وتوافق التصنيع. يوفر الفولاذ المقاوم للصدأ (304، 316، 317L) توازنًا جيدًا بين التكلفة والأداء. تتيح سبائك التيتانيوم قوة أكبر بالنسبة للوزن للاستخدامات الفضائية أو الطبية. سبائك النيكل تقاوم التآكل ودرجات الحرارة المرتفعة. يوازن الاختيار بين احتياجات الأداء وتحديات التصنيع.
يؤدي سمك الجدار غير المتساوي إلى ظهور نقاط ضعف وتوزيع غير متساوي للضغط والفشل تحت الحمل أو التعب. ويتم التحكم من خلال الأدوات الدقيقة، والمغزلات، والبكرات المتزامنة، وأنظمة التغذية المرتدة في الوقت الحقيقي (قياس الليزر)، وعمليات معايرة ما بعد الرسم. الحفاظ على التوحيد يضمن الموثوقية والأداء.
الجدران الرقيقة عرضة للانحناء أو الانحناء من الضغوط المتبقية. يتم فرض الاستقامة من خلال إطارات الاستقامة الباردة، وتصحيح الانحناء رباعي النقاط، وأخذ القياسات التكرارية. كما يساهم أيضًا دعم الشياق أثناء التشكيل، والحد الأدنى من إجهاد المناولة، وتخفيف الضغط الحراري.
تزيد الجدران الرقيقة للغاية من خطر الانهيار والبيضاوية والعيوب السطحية وانخفاض سعة الحمولة. قد تنخفض قوة الخضوع بسبب تأثيرات الحجم وضغوط التصنيع. هناك توازن بين الحد الأدنى من السُمك والأداء الهيكلي أو الوظيفي المطلوب.
س1: ما هو الحد الأدنى لسمك الجدار الذي يمكن تحقيقه لقطر معين؟
A1: يعتمد الحد على قوة المادة وقطرها وقيود التصنيع. على سبيل المثال، يمكن لأنابيب الفولاذ المقاوم للصدأ التي يبلغ قطرها 5 مم أن تصل إلى سمك جدار يصل إلى 0.05 مم. ومع ذلك، يجب أن تضمن عمليات الجدران الرقيقة جدًا الاستقرار الهيكلي، مما يمنع الانهيار أو البيضاوية أثناء التشكيل والتعامل.
س2: كيف يتم ضمان منع التسرب في الأنابيب ذات الجدران الرقيقة عند استخدامها كممرات للسوائل؟
A2: يتم تحقيق منع التسرب من خلال التشكيل الدقيق، واللحامات غير الملحومة أو عالية الجودة، وعلاجات الختم بعد التصنيع (التلميع الكهربائي، والتخميل الداخلي). تعمل عمليات الفحص غير المدمرة، مثل اختبار تسرب الهيليوم أو دورة الضغط، على التحقق من السلامة في ظل ظروف التشغيل.
يؤدي التوجه نحو الهندسة الصديقة للبيئة وكفاءة استخدام الطاقة إلى زيادة الطلب على أنابيب جدران أكثر نحافة - مواد أقل، وبصمة كربونية أقل، وهياكل خفيفة الوزن لا تؤثر على السلامة.
يتم استكشاف مواد جديدة (مثل السبائك عالية الإنتروبيا، ومركبات مصفوفة التيتانيوم، والطلاءات الخزفية) لتعزيز القوة، وتحمل درجة الحرارة، ومقاومة التآكل. التكامل مع الهياكل المركبة قد يسمح بتصميمات الأنابيب الهجينة التي تجمع بين طبقات المعدن والبوليمر.
تعمل تقنيات الصناعة 4.0 - ردود الفعل في الوقت الفعلي، والتحكم في العمليات المستندة إلى الذكاء الاصطناعي، والروبوتات - على تحسين خطوات تشكيل الأنبوب وتقويمه وفحصه. تعمل التعديلات التنبؤية على تقليل الخردة وتحسين الإنتاجية.
مع تقلص الأجهزة وأجهزة الاستشعار والأجهزة الطبية بشكل أكبر، هناك حاجة متزايدة إلى أنابيب رقيقة الجدران صغيرة الحجم - مما يتطلب ابتكارات في التشكيل الدقيق، والتصنيع الدقيق، والتشطيب فائق الدقة.
إن الجمع بين التصنيع الإضافي ونوى الأنابيب الرقيقة يسمح بالقنوات الداخلية والأشكال الهندسية المعقدة والهياكل المتكاملة، مما يفتح إمكانيات تصميم جديدة في مجال الطيران والأنظمة الحرارية والمزروعات الطبية الحيوية.
القدرة التقنية: القدرة على تلبية التفاوتات الصارمة في القطر وسمك الجدار والاستقامة والتشطيب السطحي.
الخبرة المادية: خبرة في السبائك المتخصصة أو المواد المتوافقة حيوياً أو التركيبات الغريبة.
أنظمة الجودة والشهادات: معايير ISO/AS، وإمكانية التتبع، وبروتوكولات التفتيش الصارمة.
القدرة والتخصيص: القدرة على توفير أطوال مخصصة وتجميعات معقدة ومعالجة ثانوية (لحام وتصنيع آلي).
الدعم والموثوقية: الدعم الفني سريع الاستجابة، والتسليم المتسق، وقوة سلسلة التوريد.
فعالية التكلفة: أسعار تنافسية مع الحفاظ على الجودة وتقليل معدلات الخردة.
توفر الأنابيب ذات الجدران الرقيقة مزيجًا رائعًا من تقليل الوزن، وكفاءة المواد، والأداء الدقيق، ومرونة التكامل. فهمماذاهم،لماذاأنها مهمة، وكيفيتم إنتاجها مما يسمح للمهندسين ومصممي المنتجات باستغلال مزاياها. وبالنظر إلى المستقبل، فإن الابتكارات في المواد والتصنيع الذكي والتصميمات الهجينة ستعمل على رفع دور الأنابيب الرقيقة الجدار في تطبيقات الجيل التالي.
فوشوهي مزود موثوق لحلول الأنابيب الرفيعة الجدار عالية الدقة، ملتزمة بدفع حدود الأداء والجودة. للحصول على الدعم الهندسي التفصيلي، أو المواصفات المخصصة، أو استفسارات الشراء،اتصل بنالاستكشاف مدى توافق عروض Fushuo مع رؤية التصميم واحتياجات التطبيق الخاصة بك.
