خراطيم ذات تجويف كبيرتلعب دورًا حاسمًا في بيئات نقل السوائل ذات الحجم الكبير والطلب العالي حيث تكون أنظمة الأنابيب الصلبة غير عملية أو غير فعالة. توفر هذه المقالة نظرة عامة فنية شاملة لأنظمة الخراطيم ذات التجويف الكبير، مع التركيز على كيفية تحديدها وتصميمها ونشرها في التطبيقات الصناعية. وهو يفحص معايير الأداء الرئيسية، والتحديات الهندسية الشائعة، والأسئلة الفنية المتداولة مع تحديد الاتجاهات الناشئة التي تشكل تصميم الخراطيم المستقبلي. تم تصميم المحتوى لدعم رؤية البحث وسهولة القراءة المهنية والاحتياجات المرجعية الفنية.

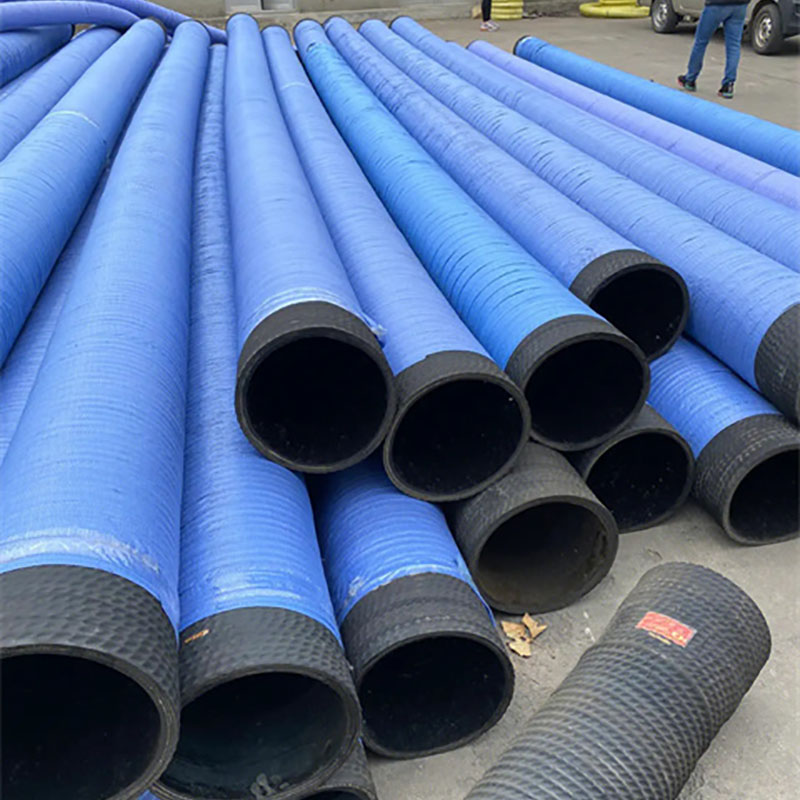

يتم تعريف الخرطوم ذو التجويف الكبير عمومًا على أنه خرطوم صناعي مرن بقطر داخلي أكبر بكثير من الخراطيم الهيدروليكية أو الهوائية القياسية، ويتراوح عادةً من 3 بوصات إلى أكثر من 24 بوصة. تم تصميم هذه الخراطيم لنقل كميات كبيرة من السوائل أو الملاط أو المساحيق أو الغازات تحت ظروف ضغط ودرجة حرارة مختلفة.
في البيئات الصناعية مثل التجريف والتعدين ونقل النفط والغاز والمعالجة الكيميائية وإدارة المياه البلدية، توفر الخراطيم ذات التجويف الكبير التوازن بين المرونة والسلامة الهيكلية. على عكس خطوط الأنابيب الصلبة، تسمح هذه الخراطيم بالحركة، وامتصاص الاهتزازات، والانتشار السريع، وهو أمر مهم بشكل خاص في العمليات المؤقتة أو المتنقلة.
المبدأ الوظيفي الأساسي للخرطوم ذو التجويف الكبير هو الحفاظ على كفاءة التدفق مع مقاومة الانهيار والتآكل والتشوه الناتج عن الضغط. يتم تحقيق ذلك من خلال إنشاءات متعددة الطبقات تتضمن عادةً بطانة داخلية متوافقة مع الوسط المنقول، وطبقات تقوية لمقاومة الضغط، وغطاء خارجي مصمم لحماية البيئة.
من منظور تكامل النظام، غالبًا ما يتم استخدام الخراطيم ذات التجويف الكبير جنبًا إلى جنب مع أدوات التوصيل ذات الحواف أو العناصر العائمة أو الوصلات المفصلية. يمتد دورهم إلى ما هو أبعد من نقل السوائل البسيط إلى موثوقية النظام والسلامة التشغيلية وتحسين تكلفة دورة الحياة.
يتطلب تحديد خرطوم كبير التجويف فهمًا تفصيليًا لظروف التشغيل وتوقعات الأداء. يتم تقييم المعلمات التالية بشكل شائع أثناء الاختيار والتصميم.
| المعلمة | نطاق المواصفات النموذجية | الأهمية الفنية |
|---|---|---|
| القطر الداخلي (معرف) | 3 بوصة – 24 بوصة+ | يحدد قدرة التدفق والسرعة |
| ضغط العمل | 2 - 40 بار (يختلف حسب البناء) | يحدد حدود التشغيل المستمر الآمنة |
| ضغط الانفجار | 3-4 × ضغط العمل | يشير إلى هامش الأمان في ظل الظروف القاسية |
| نطاق درجة الحرارة | -40 درجة مئوية إلى +120 درجة مئوية (يعتمد على المادة) | يؤثر على اختيار مواد البطانة والتعزيز |
| نوع التعزيز | سلك النسيج، أسلاك الفولاذ، الحلزون | يوفر مقاومة الضغط والفراغ |
| مادة الغلاف | يمزج المطاط، UHMWPE، PVC | يحمي من التآكل والأشعة فوق البنفسجية والمواد الكيميائية |
وبعيدًا عن بيانات الأبعاد والضغط، يعد الامتثال للمعايير أحد الاعتبارات الأساسية الأخرى. يتم تصنيع العديد من الخراطيم ذات التجويف الكبير وفقًا للمواصفات العالمية مثل إرشادات ISO أو EN أو API، اعتمادًا على الصناعة المستهدفة. تحكم هذه المعايير جوانب مثل بروتوكولات الاختبار وعوامل السلامة وإمكانية تتبع المواد.
تؤثر ظروف التثبيت أيضًا على اختيار المعلمة. يجب تقييم نصف قطر الانحناء والحركة المحورية والأحمال الخارجية لمنع التعب المبكر أو الالتواء. في التطبيقات العائمة أو المغمورة، تصبح خصائص الطفو ومقاومة امتصاص الماء على نفس القدر من الأهمية.
تتناول الأسئلة المتداولة التالية المخاوف الفنية المتكررة التي تمت مواجهتها أثناء المواصفات والتركيب والتشغيل.
س: كيف يتم الحفاظ على كفاءة التدفق في خرطوم كبير التجويف لمسافات طويلة؟
ج: يتم الحفاظ على كفاءة التدفق في المقام الأول من خلال مواد البطانة الداخلية المحسنة ذات معاملات الاحتكاك المنخفضة والأقطار الداخلية المتسقة. كما أن تباعد الدعم ومحاذاةه بشكل مناسب يقلل من الاضطراب وفقدان الضغط، خاصة في التركيبات الأفقية.
س: كيف يؤثر تصميم التسليح على أداء الضغط والفراغ؟
ج: توفر طبقات التسليح، مثل حلزون الأسلاك الفولاذية أو الحبال النسيجية عالية الشد، دعمًا هيكليًا ضد كل من الضغط الداخلي وظروف الفراغ الخارجية. تؤثر زاوية التعزيز والميل وطريقة الربط بشكل مباشر على مقاومة الانهيار واستقرار الأبعاد.
س: كيف تتم معالجة التآكل والتوافق الكيميائي؟
ج: يتم تحقيق مقاومة التآكل من خلال مركبات البطانة المتخصصة أو المواد المقاومة للتآكل مثل UHMWPE. تتم إدارة التوافق الكيميائي عن طريق اختيار اللدائن المرنة أو اللدائن الحرارية التي تم اختبارها على الوسائط المنقولة، مما يضمن السلامة على المدى الطويل دون تورم أو تدهور.
س: كيف يتم تقدير عمر الخدمة للخرطوم ذو التجويف الكبير؟
ج: يأخذ تقدير عمر الخدمة في الاعتبار دورات ضغط التشغيل، والتعرض لدرجة الحرارة، والإجهاد الميكانيكي، والعوامل البيئية. يؤدي الفحص المنتظم والالتزام بحدود التشغيل الموصى بها والصيانة الوقائية إلى إطالة العمر القابل للاستخدام بشكل كبير.
يرتبط تطور تكنولوجيا الخراطيم ذات التجويف الكبير ارتباطًا وثيقًا بالاتجاهات الصناعية الأوسع مثل الأتمتة والاستدامة والمراقبة الرقمية. تعمل المواد المتقدمة ذات نسب القوة إلى الوزن المحسنة على تمكين إنشاءات خراطيم أخف وزنًا دون المساس بتصنيفات الضغط.
الاتجاه الناشئ الآخر هو تكامل تكنولوجيا الاستشعار. يتم بشكل متزايد تقييم أنظمة المراقبة المدمجة القادرة على تتبع الضغط ودرجة الحرارة والتشوه في الوقت الفعلي للتطبيقات المهمة. تدعم هذه التطورات استراتيجيات الصيانة التنبؤية وتقلل من أوقات التوقف غير المخطط لها.
وتشكل الاعتبارات البيئية أيضًا التصاميم المستقبلية. يستكشف المصنعون المواد القابلة لإعادة التدوير، وعمليات الإنتاج منخفضة الانبعاثات، والمركبات ذات العمر الأطول للتوافق مع أهداف الاستدامة التنظيمية والشركات.
ضمن هذا المشهد المتطور، الشركات المصنعة مثلفوشوالاستمرار في تحسين حلول الخراطيم ذات التجويف الكبير من خلال الجمع بين علوم المواد والتحكم في العمليات والهندسة الخاصة بالتطبيقات. ومن خلال تلبية المتطلبات التشغيلية الحالية وتوقعات الصناعة المستقبلية، تظل هذه الحلول جزءًا لا يتجزأ من أنظمة نقل السوائل الفعالة.
بالنسبة للمؤسسات التي تقوم بتقييم حلول الخراطيم ذات التجويف الكبير أو التي تسعى إلى الحصول على استشارة فنية مصممة خصيصًا لظروف تشغيل محددة، يوصى بشدة بالمشاركة المباشرة مع الشركات المصنعة ذات الخبرة.اتصل بفوشولمناقشة متطلبات التطبيق وخيارات التخصيص ودعم التوريد طويل الأجل لأنظمة الخراطيم الصناعية.
